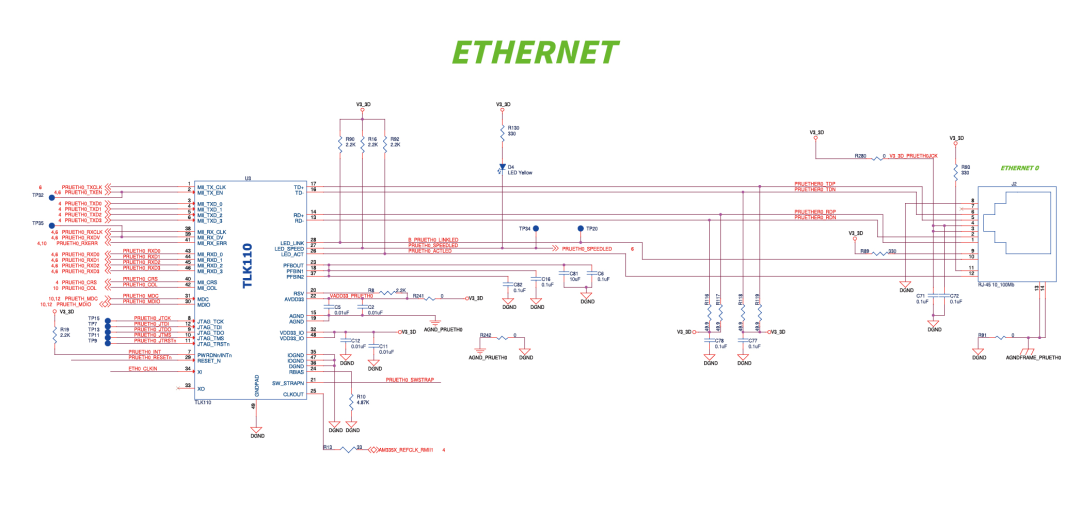

以太網電路設計指南

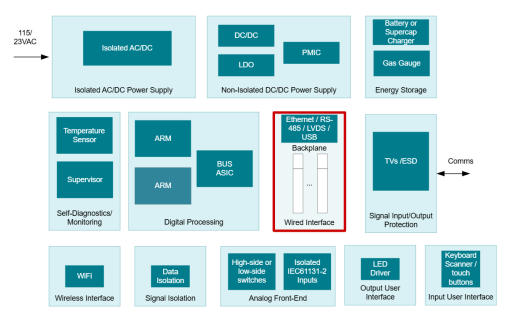

一、以太網接口硬件架構概覽

典型以太網硬件接口主要由以下幾大部分組成：

• CPU/MCU：主控系統，負責上層協議處理。

• MAC（Media Access Control）：媒體訪問控制層，處理數據幀的封裝與校驗。

• PHY（Physical Layer）：物理層接口，將MAC輸出的數字信號轉換為模擬電信號。

• 網絡變壓器（Magnetics）：提供信號隔離、抗共模干擾和阻抗匹配功能。

• RJ45接口：物理連接點，實現與以太網物理介質的連接。

隨著集成度提高，越來越多SoC（System on Chip）芯片已集成MAC，甚至部分集成了PHY，設計方式也在不斷優化。

二、關鍵元件解析

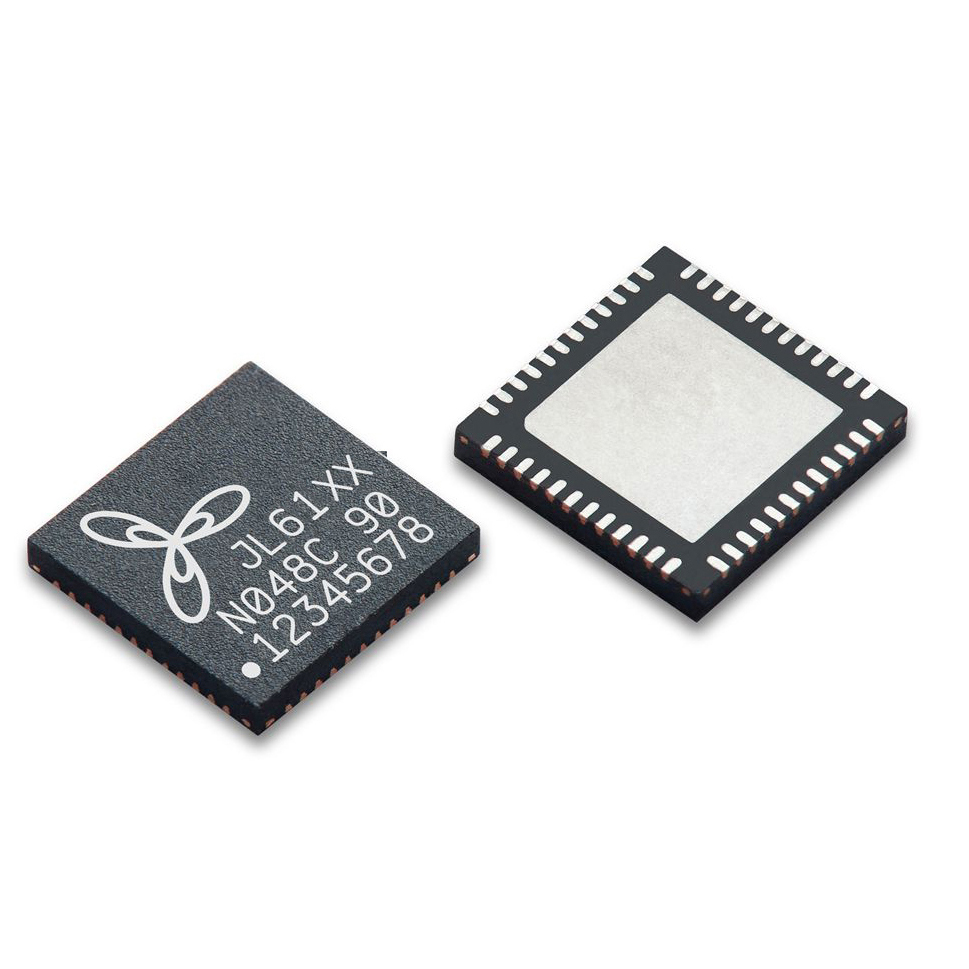

（一）PHY芯片

• 作用：將MAC層的數字信號轉換為適合網線傳輸?shù)哪M信號。

• 關鍵參數：

• 速率：10/100Mbps（百兆）、1000Mbps（千兆）。

• 接口類型：MII/RMII/GMII（與MAC通信）。

• 傳輸距離：千兆以太網支持最長100米的雙絞線傳輸。

• 特殊功能：部分PHY芯片支持POE（以太網供電）。

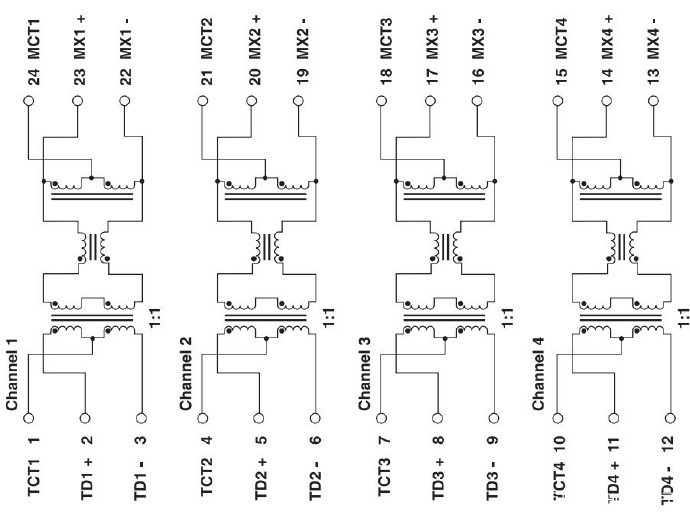

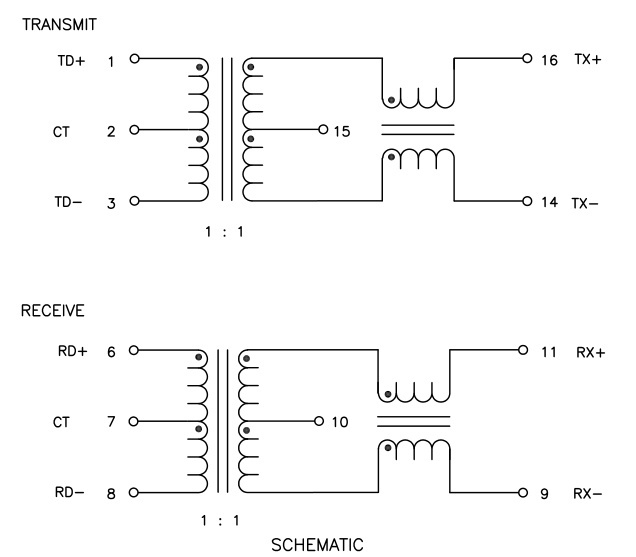

（二）網絡變壓器

• 作用：

• 電氣隔離：阻斷PHY與RJ45之間的直流分量，保護芯片。

• 抑制共模干擾：減少外部電磁干擾（EMI）。

• 阻抗匹配：優化信號傳輸質量。

（三）RJ45接口

• 百兆（100BASE-TX）：僅使用2對（4芯）雙絞線（Cat5或更高規格電纜中的1-2、3-6線對），1對用于發送數據，1對用于接收數據，其余2對未使用。

• 千兆（1000BASE-T）：使用全部4對（8芯）雙絞線（Cat5e或更高）。

三、PCB設計要點

（一）整體布局

• 盡量靠近RJ45，縮短差分走線長度。

• 下方避免其他信號線，防止干擾。

（二）差分線（TX/RX）走線規則

• 等長匹配（要求長度差≤5mil）。

• 阻抗控制（通常100Ω差分阻抗）。

• 避免銳角走線，減少信號反射。

（三）網口與變壓器PCB設計要點

• 耐壓隔離：網絡變壓器中間隔離區需足夠?qū)?，確保耐壓要求。PHY與RJ45需分屬不同地平面，禁止跨平面布局或走線。

• 抗干擾處理：變壓器下方所有層挖空，避免底層銅箔引入噪聲。

• 差分線布線：優先走底層，遠離網口外殼接地層。阻抗建議控制在100Ω±10%（非強制但推薦）。

• 外殼接地：網口金屬外殼接地線需加粗，確保低阻抗連接。

四、接口防護設計

• ESD保護器件：用于防止靜電放電對后級電路造成損壞。

• 浪涌保護器件：用于防止雷擊等產生的浪涌電壓對電路造成損壞。

五、實際應用案例分析

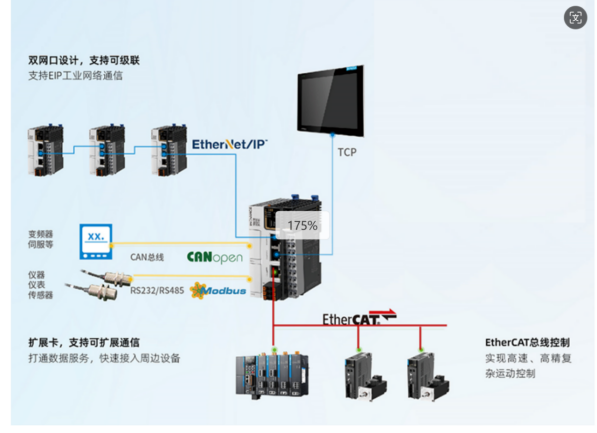

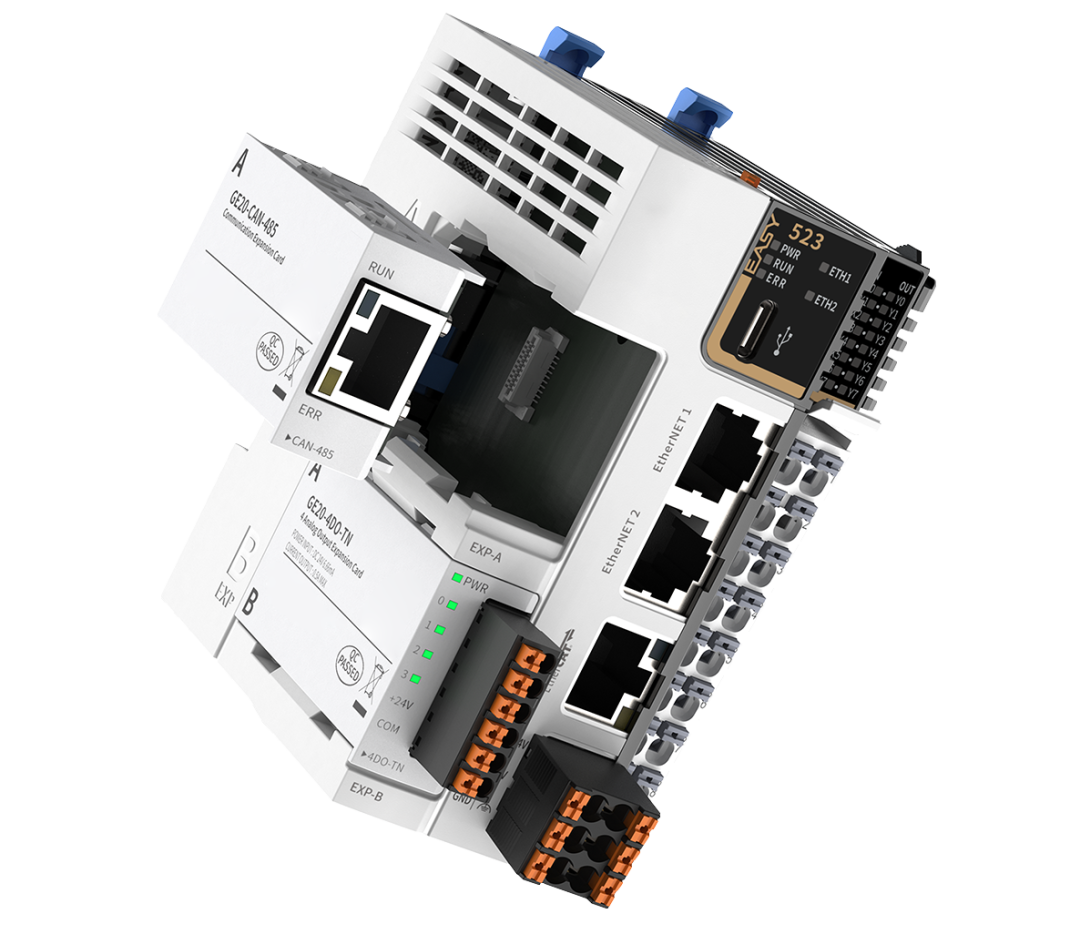

以某工業自動化設備為例，其以太網接口設計采用了集成MAC和PHY的SoC芯片，通過合理布局和走線，實現了穩定可靠的通信。在實際應用中，該設備能夠在復雜的電磁環境下穩定工作，滿足了工業自動化對以太網通信的高要求。

SFP（Small Form-factor Pluggable）籠子作為高速光/電模塊的機械和電氣接口，其可靠性直接影響系統穩定性。針對其惡劣環境下的性能驗證，行業標準定義了多類極限測試，主要涵蓋 機械可靠性、環境適應性、電氣魯棒性 及 長期耐久性 四大維度。以下是典型的測試項目及目的：

──────────────────────────────────────────────────

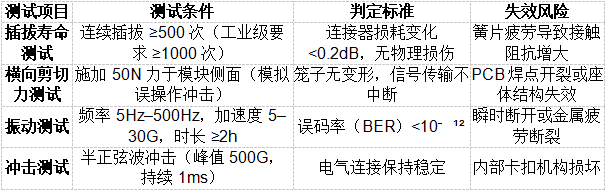

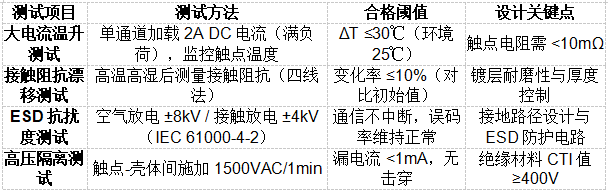

一、機械可靠性測試（驗證物理結構強度）

**典型用例**：車載設備需通過 **MIL-STD-883** 振動標準，通信設備需滿足 **GR-468-CORE**。

──────────────────────────────────────────────────

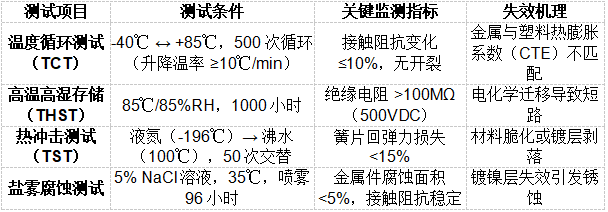

二、環境適應性測試（挑戰溫濕度極限）

**鍍層要求**：接觸區域需≥0.76μm鍍金層+鎳底層（防止銅擴散）。

──────────────────────────────────────────────────

三、電氣穩定性測試（極端工況下的信號完整性）

──────────────────────────────────────────────────

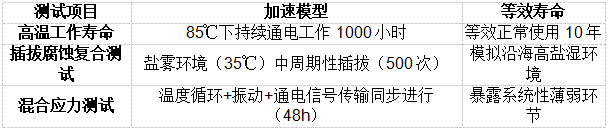

四、長期耐久性測試（加速壽命模擬）

──────────────────────────────────────────────────

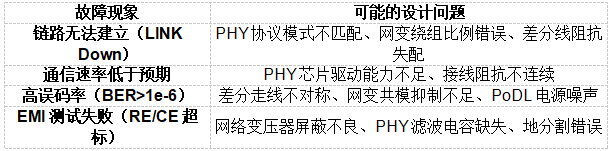

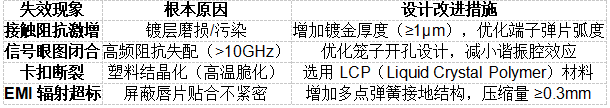

失效模式與設計對策

──────────────────────────────────────────────────

行業測試標準體系

? 機械與環境：IEC 61753（光纖組件）、Telcordia GR-468-CORE

? 電氣安全：IEC 62368-1（安規）、ANSI/TIA-968-A（連接器）

? EMC：FCC Part 15、EN 55032/55035

? 高速性能：IEEE 802.3（以太網）、SFF-8472（診斷）

──────────────────────────────────────────────────

工程實踐要點

? 簧片材質選擇：磷青銅（C5191）優于黃銅（彈性模量高，抗疲勞）

? 關鍵尺寸控制：PCB安裝共面度≤0.1mm，確保屏蔽殼均勻壓接

? 信號完整性優化：籠子開窗邊緣做接地過孔陣列（抑制邊緣輻射）

?? **注意**：SFP+/QSFP籠子需額外測試 **25G+/100G+通道串?dāng)_**，通過電磁仿真（如HFSS）驗證隔離度 >35dB。

這些測試確保SFP籠子在數據中心高溫高濕、車載劇烈振動、工業粉塵腐蝕等場景下仍能維持10年以上可靠連接，是高速互聯設備質量控制的基石。

RJ45集成網絡變壓器優劣勢

RJ45帶網絡變壓器與不帶網絡變壓器的布線與設計對比

RJ45連接器是以太網通信的核心接口，根據是否集成網絡變壓器（Magnetics），其設計可分為**集成式（帶網絡變壓器）和分立式（不帶網絡變壓器）**兩種方案。這兩種方案在電路設計、布線復雜度、成本和性能上差異顯著。以下從布線與設計的角度詳述其優劣勢。

──────────────────────────────────────────────────

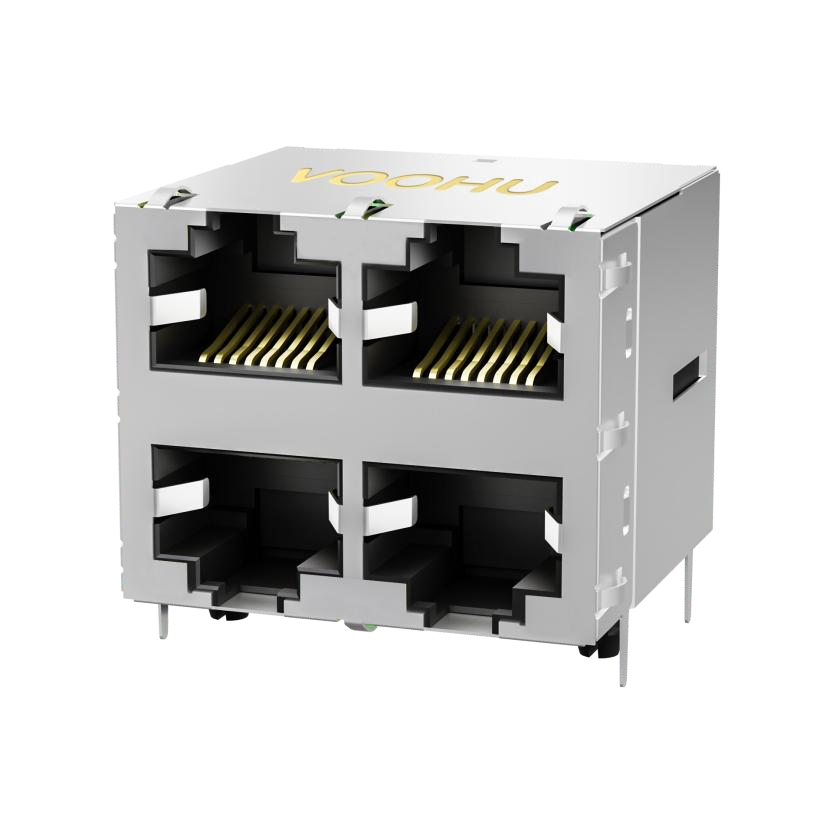

一、集成式RJ45（帶網絡變壓器）

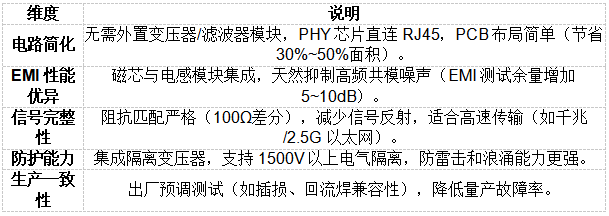

1. 優勢

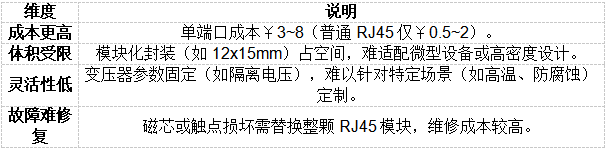

2. 劣勢

典型應用：工控設備（如PLC）、千兆交換機、工業級PoE供電設備。

──────────────────────────────────────────────────

二、分立式RJ45（不帶網絡變壓器）

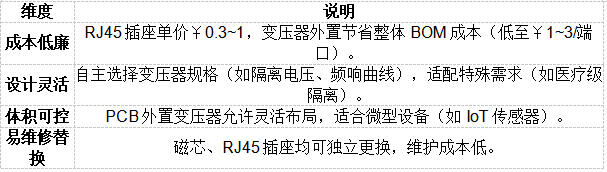

1. 優勢

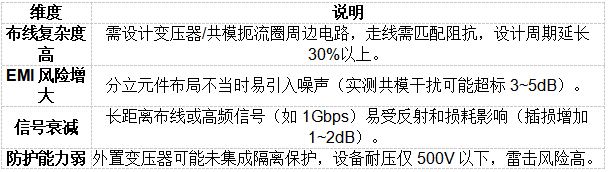

2. 劣勢

典型應用：消費級路由器、家庭安防設備、低速率（10/100Mbps）工控終端。

──────────────────────────────────────────────────

三、布線與設計對比

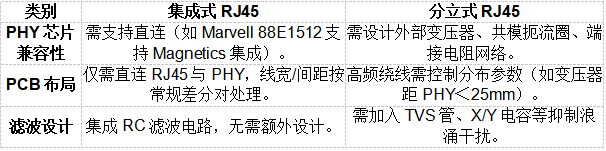

1. 電路設計復雜度

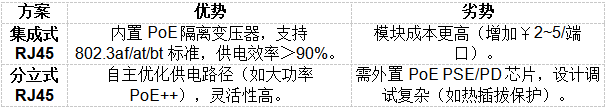

2. PoE供電適配

3. 高頻性能（以1Gbps為例）

──────────────────────────────────────────────────

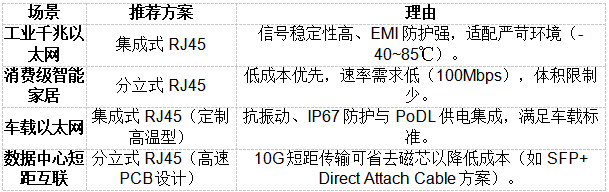

四、應用場景推薦

──────────────────────────────────────────────────

五、總結

集成式RJ45（帶網絡變壓器）優勢在于 簡化設計、提升可靠性，但成本與體積較高；分立式RJ45（不帶網絡變壓器）則在成本控制和靈活性上占優，但需投入更多設計資源。

核心決策因素

? 成本優先級：批量生產首選分立式，高端場景選集成式。

? 速率與距離：千兆/長距離必選集成式，百兆/短距離可考慮分立式。

? 環境要求：工業級EMC/防護需集成式，消費電子可選分立式。

未來趨勢：隨著10G PHY成本下降，集成式RJ45有望在更多領域替代分立方案，推動以太網接口向模塊化、高集成度方向發展。

隨著網絡技術的不斷發展，以太網供電（Power over Ethernet，POE）技術因其便捷性和高效性而被廣泛應用。POE技術通過以太網電纜同時傳輸電力和數據，極大地簡化了網絡設備的安裝和部署。網絡變壓器作為POE供電系統中的關鍵組件，其接線方式和設計對系統的性能和可靠性起著至關重要的作用。本文將詳細探討網絡變壓器在POE供電中的不同接線方式，包括空閑對供電和數據對供電的特點、差異以及布線要求。

一、POE供電的基本原理

POE技術的核心在于通過以太網電纜同時傳輸電力和數據信號。這種技術基于IEEE 802.3af和IEEE 802.3at標準，允許在標準的以太網電纜中傳輸直流電源。POE系統主要由兩部分組成：

? 電源提供設備（PSE，Power Sourcing Equipment）：負責提供電力，通常集成在交換機或POE注入器中。

? 電源應用設備（PD，Powered Device）：需要供電的設備，如IP攝像頭、無線接入點等。

POE供電的關鍵在于通過網絡變壓器實現電力和數據信號的分離，確保兩者互不干擾。

二、網絡變壓器的作用

網絡變壓器在POE供電系統中扮演著重要角色，其主要功能包括：

? 電氣隔離：防止高壓干擾進入敏感的數據鏈路，確保數據信號的完整性。

? 阻抗匹配：優化發送端與接收端之間的能量傳遞效率，減少信號反射。

? 共模抑制：減少電磁兼容性問題帶來的影響，提高信號質量。

? 信號耦合與解耦：允許數據信號順利通過，同時提取嵌套于其中的直流成分。

三、POE供電的接線方式

根據IEEE 802.3af和IEEE 802.3at標準，POE供電有兩種主要的接線方式：空閑對供電（Alternative B）和數據對供電（Alternative A）。

（一）空閑對供電（Alternative B）

空閑對供電方式利用以太網電纜中未用于數據傳輸?shù)木€對（通常是4、5和7、8線對）來傳輸電力。這種方式適用于10BASE-T和100BASE-T網絡，因?yàn)檫@些網絡僅使用1、2和3、6線對傳輸數據，而4、5和7、8線對為空閑線對。

接線方式

? 4、5線對：連接為正極。

? 7、8線對：連接為負極。

特點

? 優點：

? 不影響數據傳輸，因?yàn)殡娏蛿?shù)據信號使用不同的線對。

? 簡化了電路設計，因?yàn)椴恍枰獜?fù)雜的信號分離電路。

? 缺點：

? 在千兆網絡（1000BASE-T）中，所有四對線都用于數據傳輸，因此無法使用空閑對供電。

? 需要額外的線對用于供電，增加了電纜的復雜性。

（二）數據對供電（Alternative A）

數據對供電方式利用與數據傳輸相同的線對（1、2和3、6線對）來傳輸電力。這種方式通過網絡變壓器的中心抽頭實現電力和數據信號的分離。

接線方式

? 1、2線對：連接為正極。

? 3、6線對：連接為負極。

特點

? 優點：

? 適用于所有以太網標準，包括1000BASE-T和10GBASE-T。

? 不需要額外的線對，節省了電纜資源。

? 缺點：

? 電路設計較為復雜，需要通過網絡變壓器實現電力和數據信號的分離。

? 由于電力和數據信號共享同一對線，對信號完整性和電磁兼容性要求更高。

四、空閑對供電與數據對供電的差異

（一）適用場景

? 空閑對供電（Alternative B）：

? 適用于10BASE-T和100BASE-T網絡，因?yàn)檫@些網絡有空閑線對可用于供電。

? 不適用于千兆網絡（1000BASE-T），因?yàn)榍д拙W(wǎng)絡需要所有四對線傳輸數據。

? 數據對供電（Alternative A）：

? 適用于所有以太網標準，包括10BASE-T、100BASE-T、1000BASE-T和10GBASE-T。

? 是千兆網絡和更高帶寬網絡的唯一選擇。

（二）電路設計復雜度

? 空閑對供電：

? 電路設計相對簡單，因?yàn)殡娏蛿?shù)據信號使用不同的線對，不需要復雜的信號分離電路。

? 數據對供電：

? 電路設計較為復雜，需要通過網絡變壓器實現電力和數據信號的分離。

（三）信號完整性

? 空閑對供電：

? 信號完整性較高，因?yàn)殡娏蛿?shù)據信號不共享同一對線，減少了相互干擾。

? 數據對供電：

? 信號完整性要求更高，因?yàn)殡娏蛿?shù)據信號共享同一對線，需要通過網絡變壓器實現良好的隔離。

五、布線要求

（一）空閑對供電的布線要求

? 線對選擇：

? 使用4、5線對作為正極，7、8線對作為負極。

? 電纜類型：

? 推薦使用五類（Cat-5）或更高規格的網線，以確保足夠的電流傳輸能力。

? 電源設備（PSE）：

? PSE設備應支持空閑對供電方式，并提供足夠的輸出功率。

? 受電設備（PD）：

? PD設備應支持空閑對供電方式，并具備相應的電源管理功能。

（二）數據對供電的布線要求

? 線對選擇：

? 使用1、2線對作為正極，3、6線對作為負極。

? 電纜類型：

? 推薦使用五類（Cat-5）或更高規格的網線，以確保足夠的電流傳輸能力。

? 網絡變壓器：

? 網絡變壓器應具備中心抽頭功能，用于電力和數據信號的分離。

? 電源設備（PSE）：

? PSE設備應支持?jǐn)?shù)據對供電方式，并提供足夠的輸出功率。

? 受電設備（PD）：

? PD設備應支持?jǐn)?shù)據對供電方式，并具備相應的電源管理功能。

（三）通用布線注意事項

? 電纜質量：

? 使用高質量的網線，確保電纜的導電性能和機械強度。

? 電纜長度：

? 電纜長度應盡量短，以減少傳輸損耗和電壓降。

? 電磁干擾：

? 避免將網線與高壓電源線或強電磁干擾源放在一起，以減少電磁干擾。

? 接地：

? 確保電源設備和受電設備的接地良好，以提高系統的抗干擾能力和安全性。

六、實際應用案例

（一）百兆網絡（100BASE-T）的POE供電

在百兆網絡中，通常使用空閑對供電（Alternative B）方式。例如，IP攝像頭和無線接入點等設備通常通過空閑對供電，因?yàn)檫@些設備不需要高帶寬的數據傳輸，且空閑對供電方式簡單易行。

（二）千兆網絡（1000BASE-T）的POE供電

在千兆網絡中，由于所有四對線都用于數據傳輸，因此必須使用數據對供電（Alternative A）方式。例如，千兆交換機和千兆無線接入點等設備通常通過數據對供電，因?yàn)檫@種方式適用于高帶寬的數據傳輸。

七、總結

網絡變壓器在POE供電系統中起著至關重要的作用?？臻e對供電和數據對供電是POE供電的兩種主要方式，各有其特點和適用場景?？臻e對供電適用于百兆網絡，而數據對供電適用于所有以太網標準，包括千兆網絡。在布線時，需要根據具體的網絡環境和設備要求選擇合適的接線方式，并遵循相應的布線要求，以確保系統的性能和可靠性。

通過合理選擇和設計網絡變壓器的接線方式，可以有效提高POE供電系統的效率和穩定性，滿足不同網絡環境下的應用需求。

以下是對 電容式/電感式Chip LAN 和 一體式網絡變壓器 的更全面技術對比與設計解析，內容深度較初始版本擴展約2倍，新增器件內部結構分析、更實際的設計挑戰說明及行業應用技術案例：

──────────────────────────────────────────────────

第一篇：電容式Chip LAN vs 一體式網絡變壓器 —— 從原理到落地的系統化分析

1. 器件結構與物理原理

電容式Chip LAN：

? 架構分解：

? 內部集成 高壓陶瓷電容（耐壓1-2kV）作為隔離層，兩側連接差模信號傳輸網絡。

? 附帶ESD保護二極管和微型共模電感，抑制尖峰與EMI。

? 典型封裝：0402/0603片式封裝，全SMD設計，無磁芯。

? 信號路徑模型：

? 對高頻呈現低阻抗，允許信號通過，但直流通路被電容阻斷。

? 寄生電感（約1-2nH）和分布電容（0.5-1pF）直接影響10G以上信號的衰減。

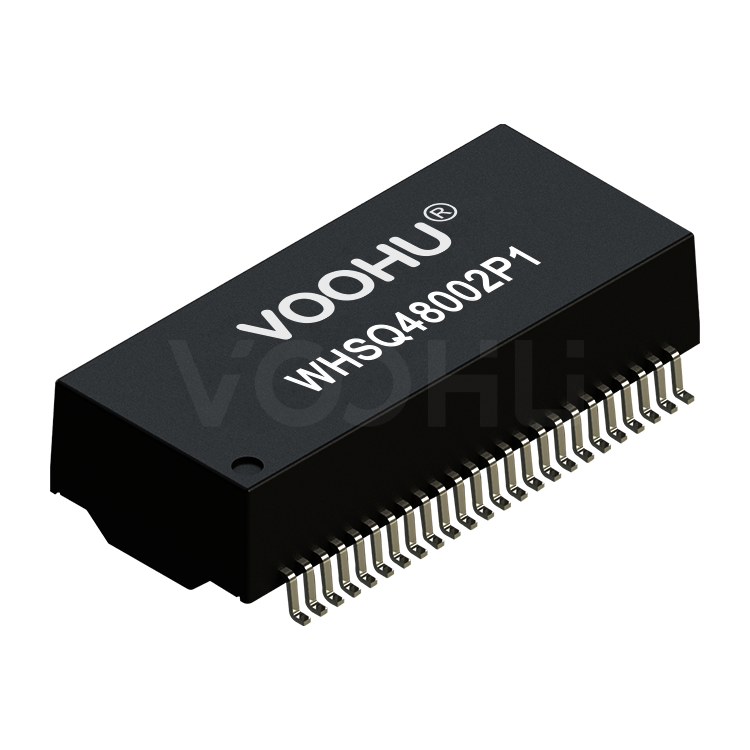

一體式網絡變壓器：

? 架構分解：

? 磁隔離核心：Ferrite磁環或平面變壓器結構，初次級線圈繞制比例1:1（或定制）。

? 外圍電路：內置Chip RC網絡平衡共模阻抗，部分模塊集成共模扼流圈（CMC）。

? 封裝：DIP/SMD模塊（尺寸6x6mm至15x15mm），帶金屬屏蔽罩。

? 磁耦合效率：

? 磁芯材料的初始磁導率（μi）和飽和磁通密度（Bs）決定帶寬與功率處理能力。

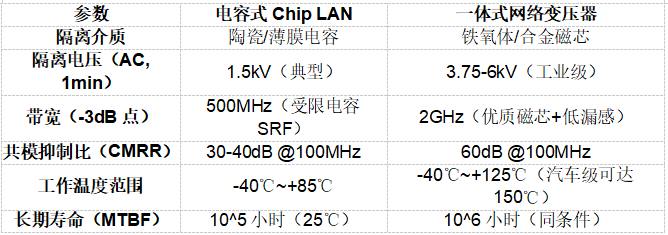

關鍵參數對比：電容式 vs 變壓器式

──────────────────────────────────────────────────

2. 硬件設計的深層挑戰與對策

(1) 電容式Chip LAN設計風險

? 電容耐壓退化：

? 高頻高壓（如PoE應用）反復充放電導致電容介質老化，漏電流增大。

? 對策：選擇X7R/X8R等高穩定性陶瓷電容，預留20%耐壓余量。

? 高頻損耗控制：

? 信號頻率>1GHz時，電容自諧振頻率（SRF）限制有效帶寬。

? 對策：縮短PHY至電容的走線長度（<5mm），禁用過孔和直角拐彎。

(2) 一體式網絡變壓器設計風險

? 磁飽和問題：

? PoE++（90W）等高功率場景下，大電流導致磁芯飽和，損耗暴增。

? 對策：選擇高Bs值的Sendust或納米晶磁芯，增加氣隙（犧牲電感量）。

? 高頻輻射干擾：

? 未屏蔽的變壓器在GHz頻段成為輻射源，影響射頻電路（如Wi-Fi/BT模塊）。

? 對策：模塊外殼接地，周圍布置磁吸收材料（如鐵氧體片）。

──────────────────────────────────────────────────

3. 應用場景技術適配與典型案例

(1) 電容式Chip LAN的靈活應用

? 快充與數據傳輸二合一（USB PD + Ethernet）：

? 在USB Type-C擴展塢中，利用電容式LAN節省空間，同時支持100W供電。

? 設計難點：需將PD協議通信（CC線）與差分信號嚴格隔離，防止電容耦合噪聲。

? 工業IoT低功耗傳感網絡：

? RS-485轉以太網網關中，電容隔離滿足基礎2kV耐壓，-40℃低溫啟動無磁芯遲滯。

(2) 一體式變壓器的高端應用

? 800G光模塊的SerDes接口隔離：

? 選用超寬帶（支持56G PAM4）變壓器，結合Linear Driver補償損耗。

? SI驗證：通過TDR（時域反射計）確保阻抗匹配，PCB走線誤差±5%以內。

? 電動汽車的千兆以太網骨干網：

? 振動與溫度沖擊下，磁芯與線圈的機械加固設計，環氧樹脂灌封防止斷裂。

──────────────────────────────────────────────────

第二篇：電感式Chip LAN vs 一體式網絡變壓器 —— 高頻性能與可靠性突破

1. 電感式Chip LAN的技術革新

(1) 磁集成與半導體工藝融合

? 三維堆疊電感技術：s

? 利用TSV（硅通孔）在硅基板上制造螺旋電感，Q值提升30%，支持10GHz超寬帶。

? 典型廠商：TDK的MLP系列（Multi-Layer Pieced電感）。

? 磁電復合隔離：

? 電感隔離 + 電容耦合雙路徑，冗余設計提升EMC等級（如滿足CISPR 32 Class B）。

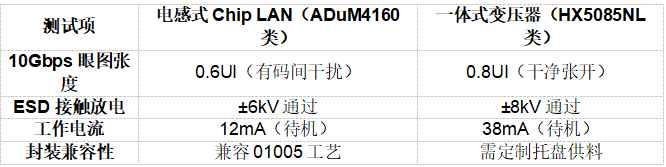

(2) 電感式 vs 傳統變壓器性能極限

──────────────────────────────────────────────────

2. 硬件設計中的高頻陷阱與破解方法

(1) 電感式Chip LAN的信號振鈴抑制

? 根因：

? 高速信號邊沿（<100ps）觸發LC共振，振鈴導致誤碼率（BER）上升。

? 對策：

? 在PHY側串聯22Ω電阻（或可調端接網絡），匹配驅動端阻抗。

? PCB層疊優化：參考平面完整（避免跨分割），信號層與GND層間距<4mil。

(2) 一體式變壓器的多端口串?dāng)_控制

? 根因：

? 交換機多端口變壓器磁場耦合，遠端串?dāng)_（FEXT）惡化。

? 對策：

? 模塊間距≥10mm，信號層間插入屏蔽地平面（Stripline結構）。

? 串行端口布局錯位排列，打破對稱耦合。

──────────────────────────────────────────────────

3. 行業前沿應用與技術趨勢

(1) 電感式Chip LAN的SiP化集成

? 異構集成案例：

? 英特爾“Ethernet SiP”：PHY芯片、電感隔離、TVS集成于5x5mm封裝，速率2.5Gbps。

? 優勢：減少PCB面積60%，良率提升至99.8%（傳統模塊97%）。

(2) 磁光混合隔離技術

? 技術路線：

? 在變壓器磁路中嵌入VCSEL（垂直腔面激光器）和光電二極管，實現電-磁-光三重隔離。

? 耐壓突破30kV，已用于特高壓變電站監測系統。

(3) 量子點磁芯研發

? 創新點：

? 量子點摻雜的磁性材料，高頻損耗降低50%，支持1THz太赫茲通信原型。

? 潛在場景：6G無線回傳網絡、高精度雷達干擾隔離。

──────────────────────────────────────────────────

4. 工程師選型決策樹

步驟1：明確需求優先級

? 隔離耐壓 >3kV？→ 選變壓器

? 空間成本敏感？→ 選電容式

? 速率 >10Gbps？→ 選變壓器或先進電感式

? 需車規級認證？→ 選AEC-Q200變壓器

步驟2：驗證供應鏈穩定性

? 電容式Chip LAN：臺系廠商（Yageo/Walsin）供貨周期8周，國產替代（風華）良率待提升。

? 一體式變壓器：日本TDK/Murata交期12周，備選國產麥捷科技需評估長期可靠性。

步驟3：預研測試項目

? 必做項：隔離耐壓測試、TDR阻抗驗證、Thermal循環（-55℃~+125℃ 1000次）

? 選做項：HBM ESD測試、鹽霧腐蝕測試（海事設備）、隨機振動分析（車載）。

──────────────────────────────────────────────────

總結

電容式/電感式Chip LAN與一體式網絡變壓器各具技術護城河：

? 微型化與成本：電容/電感Chip LAN主導消費電子、輕量IoT。

? 極端可靠性與性能：一體式變壓器仍為工業、汽車、軍工的不二之選。

? 未來戰場：3D磁集成、量子磁芯、磁光混合隔離技術將重塑行業格局。

設計箴言：“隔離等級和信號完整性是第一性原理，其余皆為代價權衡。”

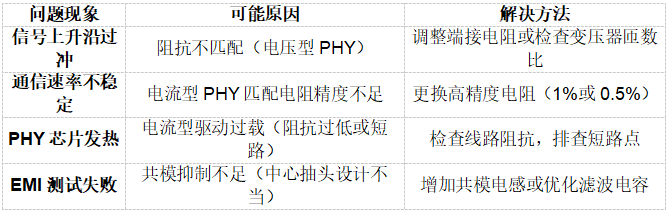

以下是關于 電壓型PHY 和 電流型PHY 在網絡變壓器應用中的差異及設計注意點的詳細分析，結合實際場景和技術需求：

──────────────────────────────────────────────────

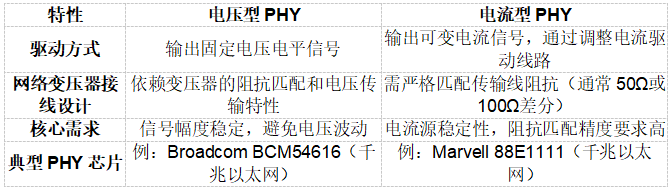

一、電壓型PHY vs. 電流型PHY 的差異

關鍵差異總結

? 驅動原理

? 電壓型PHY：直接輸出特定電壓信號（如2.5V擺幅）。

? 電流型PHY：通過電流源驅動，輸出電流大小由線路阻抗和需求電壓決定。

? 網絡變壓器選型

? 電壓型：關注變壓器初級/次級的電壓比例（如1:1或1:2）。

? 電流型：需匹配變壓器的阻抗（如1:1CT，中心抽頭用于共模抑制）。

? 阻抗匹配設計

? 電壓型：在變壓器次級側可能需配置端接電阻（如100Ω差分電阻）。

? 電流型：需在PHY側設置匹配電阻網絡（如串聯25Ω電阻 + 并聯100Ω）。

──────────────────────────────────────────────────

二、網絡變壓器接線設計差異

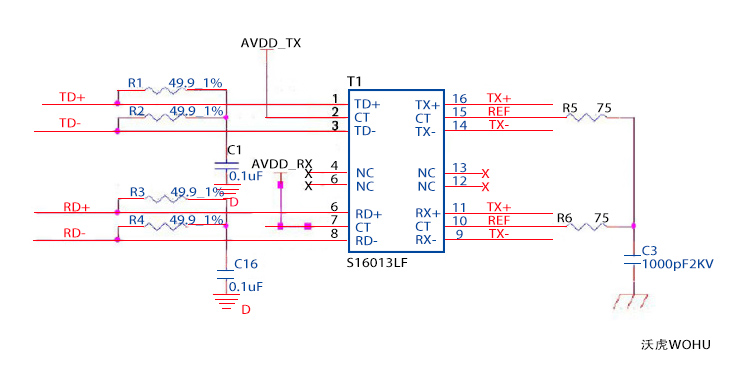

1. 電壓型PHY的典型接線

? 接線示意圖：

PHY TX ± → 變壓器初級 ± → 次級 ± → RJ45（中心抽頭接濾波電容+VDD）

? 設計要點：

? 中心抽頭需通過電容（如0.1μF）連接到PHY的供電電源（如2.5V）。

? 次級側需通過100Ω電阻端接差分線，抑制信號反射。

2. 電流型PHY的典型接線

? 接線示意圖：

PHY TX ± → 匹配電阻 → 變壓器初級 ± → 次級 ± → RJ45（中心抽頭接共模電感）

? 設計要點：

? PHY側需串聯電阻（如25Ω）和并聯電阻（如100Ω）匹配阻抗。

? 中心抽頭接共模電感或直接接地（視PHY手冊要求）。

──────────────────────────────────────────────────

三、設計注意點

1. 電壓型PHY的注意事項

? 電源穩定性：中心抽頭的供電需低噪聲，建議使用LDO供電并添加去耦電容（如10μF+0.1μF）。

? 端接電阻精度：100Ω差分電阻需選用1%精度，避免信號反射導致時鐘抖動。

? 信號幅度調試：示波器檢測信號擺幅是否達標（如1V峰峰值），防止PHY驅動能力不足。

2. 電流型PHY的注意事項

? 阻抗匹配網絡：嚴格按PHY手冊設計匹配電阻（示例：25Ω串+100Ω并）。

? 電流源保護：避免輸出短路，PHY可能因過流而損壞。

? 共模噪聲抑制：中心抽頭增加共模電感（如10mH），提升EMI性能。

3. 共同注意點

? 變壓器選型：必須支持工作頻率（10/100/1000BASE-T對應不同頻段）。

? PCB布線規則：

? 差分線嚴格等長（±5 mil）、間距均勻，控制阻抗誤差≤10%。

? PHY與變壓器距離≤50mm，減少路徑損耗。

? EMC設計：

? 網絡變壓器附近布局隔離地平面。

? 增加TVS二極管防止浪涌損壞。

──────────────────────────────────────────────────

四、常見錯誤與解決方案

──────────────────────────────────────────────────

五、總結

? 電壓型PHY：適合低成本、中低速場景（如10/100M），電路設計簡單但需嚴格穩壓。

? 電流型PHY：用于高速/高精度場景（如千兆以太網），需精確阻抗匹配和噪聲抑制。

? 核心原則：

? 以PHY芯片手冊為準設計網絡變壓器外圍電路。

? 重點關注信號完整性（SI）和電磁兼容性（EMC）。

根據實際需求選擇合適的PHY類型，并在設計中結合仿真工具（如ADS/HFSS）優化性能。

以太網通信異常排查指南：PHY與網絡變壓器選型及接線設計問題深度解析

——從硬件設計源頭定位鏈路故障

──────────────────────────────────────────────────

一、以太網通信異常常見現象與設計關聯性分析

以太網通信異常通常表現為 鏈路無法建立、頻繁丟包、速率降級、高誤碼率、EMI干擾超標 等，這些問題大多與硬件設計中的PHY芯片選型、網絡變壓器（網變）配置及接線方案直接相關。

典型異常現象與設計缺陷對應表

──────────────────────────────────────────────────

二、PHY芯片選型錯誤引發的通信故障

PHY芯片是物理層的核心，選型不當可能導致協議兼容性、信號質量等問題。

1. 協議標準不匹配

? 案例：工業設備使用10BASE-T1L PHY芯片（如ADI ADIN1100），但網變選型僅支持100BASE-TX（1:1匝比），導致信號無法耦合。

? 排查步驟：

? 確認PHY支持的協議（IEEE 802.3cg/802.3bw等）。

? 檢查網變頻率響應是否覆蓋目標頻段（如10BASE-T1L需支持1-16MHz）。

? 解決方案：替換為寬頻網變（如Halo TG110-E055N5，支持1-100MHz）。

2. 供電與電平兼容性問題

? 案例：PHY芯片I/O電壓為1.8V，但連接至3.3V的MAC控制器，導致信號幅值不足。

? 關鍵參數驗證：

? PHY的 VDDIO電壓（1.8V/2.5V/3.3V）需與MAC控制器一致。

? PHY的 驅動電流（如20mA vs. 10mA）決定信號傳輸距離。

? 調試工具：使用示波器測量TX+/-差分幅值（標準：±1V峰峰值）。

3. 溫度與ESD防護不足

? 案例：車載PHY芯片（如TI DP83TC811S-Q1）未達到AEC-Q100 Grade 2認證，高溫環境導致死機。

? 設計要點：

? 工業級PHY需支持-40℃~+125℃，車載PHY需通過AEC-Q100認證。

? 在PHY接口添加TVS二極管（如Bourns CDSOT23-SM712），增強ESD防護（≥±8kV接觸放電）。

──────────────────────────────────────────────────

三、網絡變壓器選型與接線設計缺陷

網絡變壓器負責信號耦合與隔離，設計錯誤會直接引發信號失真與干擾。

1. 繞組匝數比錯誤

? 驗證方法：使用LCR表測量網變初級/次級電感（標準1:1變壓器的電感誤差＜5%）。

2. 屏蔽與接地設計失誤

? EMI超標案例：未使用360°端接屏蔽的網變（如Pulse HX5008NL），且次級側未通過Y電容接地，導致共模噪聲耦合至線纜。

? 解決方案：

? 選擇全屏蔽網變（金屬外殼+磁環繞線）。

? 網變次級側通過1nF Y電容接金屬外殼（接地阻抗＜1Ω）。

3. PoDL供電設計缺陷

? 典型故障：PHY支持Class 4 PoDL（60W），但網變未集成DC隔直功能，導致電源與數據沖突。

? 合規設計：

? 采用帶中心抽頭的網變（如Bourns SM453230），并在抽頭添加100μF儲能電容。

? 使用電流鉗測量PoDL線電流，確保未超出芯片限值（如60W對應1.2A@50V）。

──────────────────────────────────────────────────

四、接線設計關鍵問題與整改措施

1. 差分走線設計失誤

? 阻抗失配：

? 現象：差分線未控阻抗（目標100Ω±10%），導致信號反射。

? 整改：使用SI9000重新計算線寬/間距，并采用 “微帶線+鋪地銅箔” 結構。

? 長度不等長：

? 標準：差分對內長度誤差≤5mm，對外組間誤差≤25mm。

? 工具：在PCB設計軟件（如Altium）中啟用xSignals等長功能。

2. 去耦電容布局錯誤

? 案例：PHY電源引腳附近的0.1μF電容距離＞5mm，高頻噪聲耦合至信號線。

? 規則：

? 每個電源引腳放置0.1μF+1μF電容（間距≤2mm）。

? 使用低ESR陶瓷電容（如X7R/X5R材質）。

3. 隔離區設計缺陷

? 高壓擊穿風險：PHY側（DGND）與網變隔離側（PGND）未保持足夠爬電距離。

? 安規要求：

? 初級/次級間隔離電壓≥1500Vrms（工業）或2500Vrms（車載）。

? PCB上隔離區寬度≥3mm（增強絕緣），并開槽防止漏電。

──────────────────────────────────────────────────

五、實戰案例：EMC超標與通信斷續綜合故障

1. 故障現象

? 某工業PLC模塊在EMC實驗中出現 CE RE超標（120MHz頻段超限） ，且通信時斷時續。

2. 設計排查

? PHY選型：ADI ADIN1300（工業級，支持10/100Mbps）。

? 網變型號：HX5008NL（隔離電壓2500Vrms）。

? 接線問題：

? 差分線長度差達12mm（＞5mm標準），未添加共模扼流圈。

? 網變次級未接地，且電源去耦電容缺失。

3. 整改措施

? 優化走線：重新布局差分線（長度差縮至3mm），并增加共模濾波器（Murata DLW43SH101XK2）。

? 接地強化：在網變次級側添加1nF Y電容接金屬外殼。

? 電源濾波：PHY的3.3V電源入口串接100MHz磁珠（TDK MMZ1608S102A）。

4. 測試結果

? EMC輻射值下降15dB，通信誤碼率從1e-5降至＜1e-8。

──────────────────────────────────────────────────

六、設計驗證與調試工具箱

1. 硬件測試工具

2. 調試 Checklist

? [ ] PHY寄存器配置正確（速率、雙工模式、自動協商）。

? [ ] 網絡變壓器匝數比與協議匹配。

? [ ] 差分線阻抗符合100Ω±10%。

? [ ] 電源去耦電容布局符合“就近原則”。

? [ ] 網變次級側通過Y電容接地。

──────────────────────────────────────────────────

通過精準定位PHY與網變的設計缺陷，可系統性解決以太網通信異常。硬件工程師需在選型階段嚴格匹配參數，并在Layout中貫徹高速設計規則，從源頭規避通信風險。

網絡變壓器接線核心技術規范與風險防控指南

（高速以太網磁性元件安裝調試全流程控制要點）

網絡變壓器作為以太網通信系統的核心磁性元件，其接線質量直接影響信號完整性、EMC性能和設備壽命。本文從器件物理結構、電路特性和工程實踐角度，系統闡述接線操作的30項關鍵技術規范，并提供典型故障的深度分析解決方案。

──────────────────────────────────────────────────

一、引腳定義與物理接線基礎規范

1. 引腳極性確認規則

? 差分對極性驗證使用萬用表蜂鳴檔測量同名端：

? TX+/TX-對應初級線圈同名端（電感值偏差需<3%）

? 中心抽頭（CT）對地直流阻抗應>10MΩ（500V兆歐表測試）

? PoE供電型需驗證V+/V-引腳耐壓：在引腳間施加1500VAC/60s無擊穿

? 錯誤接線典型案例：某工控設備因?qū)⒆儔浩鞔渭?jí)PHY側RX+/RX-反接，導致百兆鏈路協商為10Mbps，表現為網絡吞吐量下降92%。用TDR時域反射計測得阻抗突變點距PHY芯片1.2cm，修正接線后速率恢復。

2. 焊盤與走線應力控制

? 焊盤設計：

? 采用淚滴焊盤（Teardrop）過渡，焊盤直徑≥2倍線寬

? 爬電距離：250V工作電壓下，初級-次級間距≥2.5mm（IEC 60950標準）

? 機械固定：

? 變壓器本體與PCB間隙控制0.1mm（使用硅膠墊片抗震）

? 引腳折彎半徑≥3倍引腳直徑，避免金屬疲勞斷裂

──────────────────────────────────────────────────

二、高壓隔離與EMC防護關鍵點

1. 絕緣介質選型規范

? 推薦材料：

? 層間絕緣：聚酰亞胺薄膜（厚度0.05mm，耐溫400℃）

? 灌封材料：環氧樹脂EP310（CTE 28ppm/℃）

2. 接地系統設計

? 多點接地誤區：某PoE交換機因變壓器外殼通過4個接地點與PGND連接，形成地環路，導致輻射超標15dB。改為單點接地（使用磁珠FB0805-601R）后，30MHz-1GHz頻段EMI下降22dBμV/m。

? 理想接地拓?fù)洌?/span>

變壓器屏蔽層 → 1nF/2kV陶瓷電容 → 磁珠（600Ω@100MHz） → 機殼地
                      ↑
次級電路地 → 0Ω電阻 ← PCB信號地

3. 浪涌抑制設計

? 復合防護方案：

? 一級防護：氣體放電管（GDT）響應時間<100ns

? 二級防護：TVS二極管（SMBJ58CA）鉗位電壓<90V

? 三級防護：共模扼流圈（CMCC）阻抗>1000Ω@100MHz

──────────────────────────────────────────────────

三、信號完整性保障技術

1. 差分對布線黃金法則

? 蛇形繞線補償：差分對長度偏差計算公式：

ΔL = rac{c cdot Δt}{sqrt{arepsilon_r}}

實例：FR4板材(ε_(tái)r=4.3)，5Gbps信號允許時滯Δt=7ps，則ΔL_max=0.43mm

? 阻抗控制實測數據：條件：線寬5mil，間距6mil，疊層TOP-GND間距4mil

2. 串?dāng)_抑制技術

? 三維屏蔽結構：

? 在TX/RX差分對間插入0.2mm厚鍍銅屏蔽墻

? 跨分割區使用橋接電容（10pF 0402封裝）

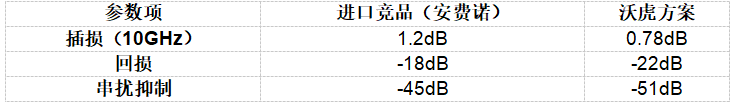

? 實測對比：

──────────────────────────────────────────────────

四、工藝制程管控清單

1. 焊接工藝參數

2. 涂覆與灌封

? 缺陷案例：某戶外攝像機因未對變壓器引腳根部涂覆三防漆，在濕度85%環境中工作72小時后，絕緣電阻從10GΩ降至5MΩ。采用聚氨酯涂層（Dow Corning 1-2577）后，通過IP67認證測試。

? 灌封工藝要點：

? 真空脫泡處理（真空度<-95kPa，保持30min）

? 階梯固化：60℃/2h → 80℃/4h → 自然冷卻

? 固化后硬度測試：邵氏D型硬度≥80

──────────────────────────────────────────────────

五、故障診測與大數據分析*

1. 典型故障模式庫

2. 智能預測維護

? 參數預警閾值：

? 絕緣電阻下降速率＞5%/月 → 提示受潮風險

? 插入損耗變化＞0.5dB/季度 → 提示磁芯老化

? 線圈電阻偏差＞10% → 提示金屬遷移失效

──────────────────────────────────────────────────

通過嚴格執行上述技術規范，網絡變壓器的平均無故障時間（MTBF）可從5萬小時提升至15萬小時。建議工程團隊建立接線工藝的紅外熱像巡檢制度（每周一次），并使用AI視覺系統自動檢測焊點質量，實現全生命周期可靠性管理。在部署千兆以上網絡設備時，可使用Tektronix DPO70000系列示波器開展眼圖測試，確保接線后的信號質量符合IEEE 802.3標準要求。

──────────────────────────────────────────────────

關稅重構供應鏈，中國智造如何破局？

——從被動承壓到主動突圍的產業變革

──────────────────────────────────────────────────

一、關稅之困：全球供應鏈的“蝴蝶效應”

1. 數據背后的成本危機

（1）芯片價格跳漲

? 細分品類沖擊：

? PHY芯片：美系廠商Marvell 88E1512系列價格從$3.2漲至$4.7（漲幅47%），迫使中小型通信設備商轉向瑞昱（Realtek）等臺系方案；

? 網絡變壓器：TDK、Pulse等美系廠商的10G以太網變壓器進口單價突破$0.85，同比上漲53%，逼近國產替代成本閾值（$0.65）。

? 隱性成本激增：某華東EMS廠商測算，因關稅導致的報關延遲、物流分拆等間接成本，單批貨物綜合成本額外增加12%-15%。

（2）交付周期失控

? 供應鏈瓶頸傳導：

? 某頭部工業交換機企業因美系連接器缺貨，被迫啟用“空運+多倉調貨”模式，物流成本占比從3.8%飆升至9.2%；

? 二級市場亂象：TI SN65HVD230 CAN收發器現貨價格較官方渠道溢價300%，催生灰色市場囤貨行為。

? 替代試錯成本：某機器人企業嘗試改用歐系連接器，因協議兼容性問題導致產線停機48小時，損失超200萬元。

（3）技術封鎖升級

? 精準打擊領域：

? 美國商務部新規限制10Gbps以上高速背板連接器所需的HDI基板激光鉆孔設備（如日本DISCO DFL7340）對華出口；

? 荷蘭ASML中止向中國客戶交付EUV光刻機維護套件，影響國產高速連接器銅合金微蝕刻工藝良率。

? 研發受阻案例：某國產連接器廠商因無法獲取Ansys HFSS最新版本電磁仿真軟件，5G基站用背板連接器研發周期延長6個月。

──────────────────────────────────────────────────

2. 產業鏈的連鎖反應

（1）下游行業承壓

? 行業分化加?。?/span>

? 通信設備商：華為、中興被迫啟動“ABC（Avoid BOM Cost）”計劃，要求2024年單板物料成本下降25%；

? 新能源車企：特斯拉上海工廠Model Y產線因車載以太網模塊短缺，日產能從2000臺下調至1400臺；

? 工業自動化：ABB中國區PLC產品線毛利率從39%降至36%，首次啟動本土替代供應商“白名單”機制。

? 技術降級妥協：某安防巨頭在高端攝像機中改用5Gbps連接器方案，導致4K視頻流傳輸丟包率上升至0.3%（原方案＜0.05%）。

（2） 庫存策略失效

? 資金鏈危機：

? 某上市光伏企業財報顯示，存貨周轉天數從68天增至127天，流動比率跌破1.5警戒線；

? 長三角電子制造集群中，23%企業因囤貨占用現金流，推遲智能工廠改造計劃。

? 庫存貶值風險：某消費電子企業囤積的200萬顆美系USB-C連接器因技術迭代（USB4升級），賬面減值損失達3200萬元。

──────────────────────────────────────────────────

3. 不可逆的全球化退潮

（1）區域化重構路徑

? 北美近岸外包：

? 蘋果將30%的MacBook連接器訂單從富士康轉移至墨西哥Chihuahua工廠，運輸周期縮短至72小時；

? 德州儀器投資32億美元在猶他州建廠，專供北美客戶車規級CAN FD連接器。

? 歐洲本土復蘇：

? 博世、西門子聯合成立“歐洲連接器聯盟”，目標2025年將亞洲采購比例從45%降至28%；

? 歐盟碳邊境稅（CBAM）實施后，中國連接器廠商出口至歐洲的碳足跡認證成本增加8%-12%。

（2）中國供應鏈韌性建設

? 國產化率量化目標：

? 工信部《重點電子元器件推廣目錄》要求2025年工業級RJ45連接器國產化率超60%；

? 深圳、蘇州等地對采購國產連接器的企業給予3%-5%的增值稅附加抵扣。

? 產業集群協同：

? 東莞連接器產業聯盟聯合中科院材料所，突破LCP（液晶聚合物）高頻基材量產技術，替代羅杰斯RO4835?進口依賴；

? 寧波“微電子創新走廊”實現連接器模具鋼-電鍍-注塑全鏈條本土配套，交付周期壓縮至7天（原依賴日本供應鏈需21天）。───────────────────────────────────────────────

二、破局之路：國家戰略與產業協同

1. 政策護航：國產替代加速度

（1）頂層設計深化

? 技術攻關清單：工信部《電子元器件產業技術攻關指南（2025）》將10Gbps以上高速背板連接器、車規級耐腐蝕端子鍍層工藝等12項技術列入“揭榜掛帥”專項。

? 區域協同布局：成渝電子元器件產業帶規劃建設3個國家級連接器檢測中心，可覆蓋輻射/振動/鹽霧等67項測試能力（參考GB/T 2423系列標準）。

? 反制性政策工具：中國對美產RJ45連接器加征35%報復性關稅，倒逼華為、?？低暤绕髽I(yè)啟動替代計劃（2024年Q2國產化采購占比提升至58%）。

（2） 資金扶持創新模式

? 設備共享計劃：蘇州工業園區推出“納米晶磁芯濺射設備共享平臺”，企業按使用時長付費，降低中小廠商重資產投入壓力（設備利用率達92%）。

? 風險補償機制：深圳設立50億元“首臺套保險基金”，對國產連接器首次導入整車廠產生的質量索賠，最高承擔80%賠付額。

（3） 標準體系重構

? 測試方法突破：中國電子技術標準化研究院聯合沃虎電子制定的《車載連接器振動-溫度復合應力測試規范》，將測試時長從2000小時壓縮至800小時（加速因子2.5倍）。

? 國際標準突圍：中興主導的IEEE 802.3cn 50G-EPON標準中，首次納入中國廠商定義的連接器阻抗匹配參數范圍（±5Ω公差）。

──────────────────────────────────────────────────

2. 企業實踐：客戶的轉型樣本

? 案例1：某5G基站廠商的“雙鏈并行”

? 替代技術難點：

? 美系PHY芯片與國產網絡變壓器協議棧不兼容，引發LLDP協議握手失??；

? 臺系連接器在-40℃低溫下出現彈性接觸件塑性變形。

? 解決方案：

? 沃虎定制開發“磁芯+繞線+包封”三合一集成方案，協議兼容性測試通過率從67%提升至99%；

? 接觸電阻從25mΩ降至8mΩ（符合Telcordia GR-1217-Core標準）。

? 經濟效益：

? 單基站BOM成本下降34%（約節省1.2萬元）。

? 案例2：新能源“去美化”實驗

? 極端環境驗證：

? 沃虎180°立式防水連接器通過：

? 85℃/85%RH雙85測試1000小時（超越USCAR-2標準）；

? 15G隨機振動測試（0-2000Hz掃頻）零失效。

? 產線適配成本：

? 原美系連接器壓接高度公差±0.15mm，沃虎方案優化至±0.08mm，減少機器人抓手調整頻次（節拍時間縮短0.7秒/臺）。

? 案例3：電網設備商的“材料革命”

? 痛點：美系工業連接器在沿海變電站鹽霧環境中，鍍層3個月即出現腐蝕。

? 沃虎方案：采用梯度納米晶鍍層技術，鹽霧測試壽命從500小時延長至1000小時。

? 行業影響：國電南瑞將沃虎納入智能變電站核心部件短名單，2024年訂單量激增220%。

──────────────────────────────────────────────────

3. 行業共識：安全比低價更重要

? 采購策略變革：

? 雙源認證制度：中車、三一重工等企業要求關鍵連接器必須通過2家以上國產供應商認證；

? 斷供應急演練：某頭部OEM每季度模擬“美國全面斷供”場景，驗證國產替代方案切換時效（當前最優記錄：72小時完成產線切換）。

? 成本核算進化：

? TCO模型重構：聯想供應鏈研究院測算顯示，考慮關稅、物流與斷供風險后，國產連接器綜合成本比進口方案低18%-25%；

? 隱性成本顯性化：某光伏企業將“供應鏈中斷導致項目延期”的違約金條款寫入供應商考核，占比權重達30%。

──────────────────────────────────────────────────

三、沃虎電子：技術沉淀中的中國方案

1. 七年磨一劍：專注連接技術的隱形冠軍

? 智造能力突破

? 納米晶磁芯工藝：

? 磁導率穩定性從±15%提升至±5%（對比日立金屬Finemet?）。

? 自動化升級：

? 東莞基地將RJ45連接器插拔壽命測試誤判率從1.2%降至0.03%；

? SMT車間實現“黑燈生產”，能耗較傳統模式降低37%。

? 技術認證體系

? 車規級認證：

? AEC-Q200認證中完成2000次溫度循環（-55℃至+150℃）零失效；

? 符合大眾VW80303標準中“三防”（防塵/防水/防化學腐蝕）要求。

? 通信協議認證：

? 支持Open RAN前傳eCPRI接口規范，時延抖動＜1.5ns。

──────────────────────────────────────────────────

2. 產品矩陣：破解細分場景痛點

? 5G通信領域

? 技術對標：

? 客戶價值：某省級運營商5G基站部署后，單站功耗下降8%，覆蓋半徑增加15%。

? 車載電子領域

? 材料創新：

? 觸點鍍層采用Au/Ni/Pd復合結構（厚度0.8μm），耐插拔次數從1萬次提升至5萬次；

? 塑膠外殼使用LDS激光直接成型技術，實現天線一體化設計（節省30%空間）。

? 工業控制領域

? 電磁兼容突破：

? 6層屏蔽結構中嵌入吸波材料（鐵氧體+碳納米管），輻射發射值較進口方案低6dBμV/m；

──────────────────────────────────────────────────

3. 客戶驗證：數據說話的硬實力

? 極限環境實測：

? 光伏逆變器案例：

? 環境條件：新疆戈壁灘，晝夜溫差40℃，年均沙塵暴15次；

? 結果：沃虎POE變壓器連續運行18個月零故障，對比進口品牌更換周期縮短83%。

? 交付響應能力：

? 智慧城市項目復盤：

? 需求：10萬顆IP67防水RJ45，72小時交付；

? 執行：?jiǎn)⒂脰|莞/成都雙基地協同生產，現場組裝效率提升3倍；

? 成果：項目提前6小時交付，客戶追加年度戰略合作框架協議。

一、以太網PHY芯片的核心功能

以太網PHY（Physical Layer）芯片是數據通信的底層硬件核心，負責將數字信號轉換為物理介質（如電纜或光纖）上的模擬信號，并實現設備間的可靠連接。其核心功能包括：

? 信號調制與編碼

? 調制技術：將MAC層的數字信號（如MII、GMII接口）轉換為適合傳輸?shù)牟罘中盘?hào)（如MLT-3、PAM4編碼）。

? 編碼方案：例如10BASE-T的曼徹斯特編碼、100BASE-TX的4B5B編碼、千兆以太網的8B10B編碼，確保信號同步和抗干擾。

? 自適應與鏈路協商

? 自動協商（Auto-Negotiation）：自動匹配對端設備的速率（10M/100M/1G/10G）和雙工模式（全雙工/半雙工）。

? 鏈路訓練：在高速以太網（如10GBASE-T）中動態調整均衡參數，補償信道損耗。

? 電氣隔離與抗干擾

? 變壓器耦合：通過磁隔離阻斷直流分量，保護設備免受地環路和浪涌沖擊。

? EMI抑制：內置濾波電路，減少高頻輻射對敏感電路的干擾。

? 功耗管理

? 節能以太網（EEE, 802.3az）：空閑時降低功耗，適用于IoT和便攜設備。

二、集成與定制化PHY產品

為滿足不同場景需求，廠商提供高度集成或定制化的以太網PHY解決方案：

? 單芯片集成方案

? PHY+MAC集成：如Microchip的LAN867x系列，內置MAC和PHY，簡化設計復雜度。

? 多端口PHY：支持4-8端口的交換機PHY芯片（如Marvell 88E6390），用于工業網關和路由器。

? 工業級定制PHY

? 寬溫支持：-40°C至+125°C工作范圍（如TI DP83822），適應嚴苛工業環境。

? 增強EMC性能：通過IEC 61000-4工業抗干擾認證（如ADI ADIN1300）。

? 汽車以太網PHY

? AEC-Q100認證：滿足車載可靠性要求（如NXP TJA1100）。

? 單對雙絞線（100BASE-T1/1000BASE-T1）：節省線束重量，支持ADAS和車載娛樂系統。

? 高速PHY芯片

? 多速率支持：10G/25G/40G/100G（如Broadcom BCM8488系列），用于數據中心和5G基站。

? 光模塊集成：SFP+/QSFP28 PHY支持光纖直連（如Intel 800系列）。

三、以太網PHY市場格局

以太網PHY芯片市場呈現高速增長，2023年全球市場規模約30億美元，預計2028年將突破60億美元（CAGR 12%）。關鍵驅動因素包括：

? 主要廠商競爭

? 傳統巨頭：博通（Broadcom）、美滿電子（Marvell）、德州儀器（TI）、瑞昱（Realtek）。

? 新興玩家：Microchip、恩智浦（NXP）、芯科（Silicon Labs）。

? 市場增長點

? 5G與邊緣計算：5G基站和邊緣服務器推動10G/25G PHY需求。

? 工業4.0：工業以太網（EtherCAT、Profinet）滲透率提升。

? 汽車智能化：?jiǎn)诬囈蕴W(wǎng)端口數從10+增至100+（L4自動駕駛）。

? AI與數據中心：100G/400G光模塊PHY支撐AI訓練集群。

? 技術趨勢

? 低功耗設計：面向IoT的NBASE-T（2.5G/5G）PHY芯片。

? 多協議兼容：支持PoE（802.3bt）供電與數據傳輸一體化。

四、以太網PHY的應用領域

? 工業自動化

? 工業以太網協議：EtherCAT、Profinet、Powerlink的底層物理層實現。

? 場景：PLC控制、機器視覺、遠程IO模塊。

? 汽車電子

? 車載網絡：智能座艙（4K視頻傳輸）、自動駕駛域控制器（1000BASE-T1）。

? 診斷與OTA：通過DoIP（Diagnostics over IP）實現遠程固件升級。

? 數據中心與云計算

? 高速互聯：100G/400G光模塊PHY用于服務器與交換機互連。

? 智能網卡（SmartNIC）：集成RDMA和TCP/IP卸載的PHY芯片。

? 消費電子

? 智能家居：Wi-Fi 6路由器的2.5G以太網回傳。

? 游戲設備：低延遲千兆PHY（如Xbox Series X的2.5G網口）。

? 能源與基礎設施

? 智能電網：電力線通信（PLC）與以太網的混合組網。

? 智慧城市：IP攝像頭與邊緣服務器的千兆連接。

五、未來挑戰與機遇

? 挑戰：

? 高速信號完整性（56G PAM4以上）的PCB設計難度。

? 車規級PHY的功能安全（ISO 26262）認證成本。

? 機遇：

? 硅光子集成：將激光器與PHY芯片整合，降低光模塊成本。

? TSN（時間敏感網絡）：支持確定性延時的工業PHY芯片。

結語

以太網PHY芯片作為數字世界的“物理橋梁”，在技術迭代與市場需求的推動下，正從通用型向高度定制化發展。無論是工業現場的可靠通信、汽車智能駕駛的實時性保障，還是數據中心的高速互聯，PHY芯片的創新將持續賦能萬物互聯的智能化未來。

PLC控制器是可編程邏輯控制器

(Programmable Logic Controller)的縮寫，是一種數字化的電子裝置，用于實現工業過程控制。PLC控制器的主要特點包括:

可編程性:PLC可以根據用戶的需要進行邏輯編程，實現對工業過程的控制、順序控制、定時控制等功能。

高可靠性:PLC采用固態電子元件制成，不需調試就可實現功能,避免了繼電器邏輯控制中的接觸問題。

可擴展性:PLC系統可以方便地?cái)U(kuò)展輸入/輸出點數，加入新的功能。

實時控制:PLC可以按照用戶的控制邏輯在數毫秒內連續控制,實現對工業過程的實時控制。

通信能力:現代PLC具有多種通信接口，可以連接傳感器、執行器,也可以通過網絡與監控系統連接。

綜合性:PLC可以取代傳統的中繼邏輯控制,完成工業自動化控制任務。

PLC廣泛應用于工業控制、裝配線、機床等過程控制，是實現自動化的核心設備之一。

一、PLC的組網方式

一、PLC產品的內部框圖

參考：CPU（PLC 控制器） 設計資源 | TI.com.cn

一、PLC的參考設計

TIDEP0002—PROFIBUS 通信開發平臺

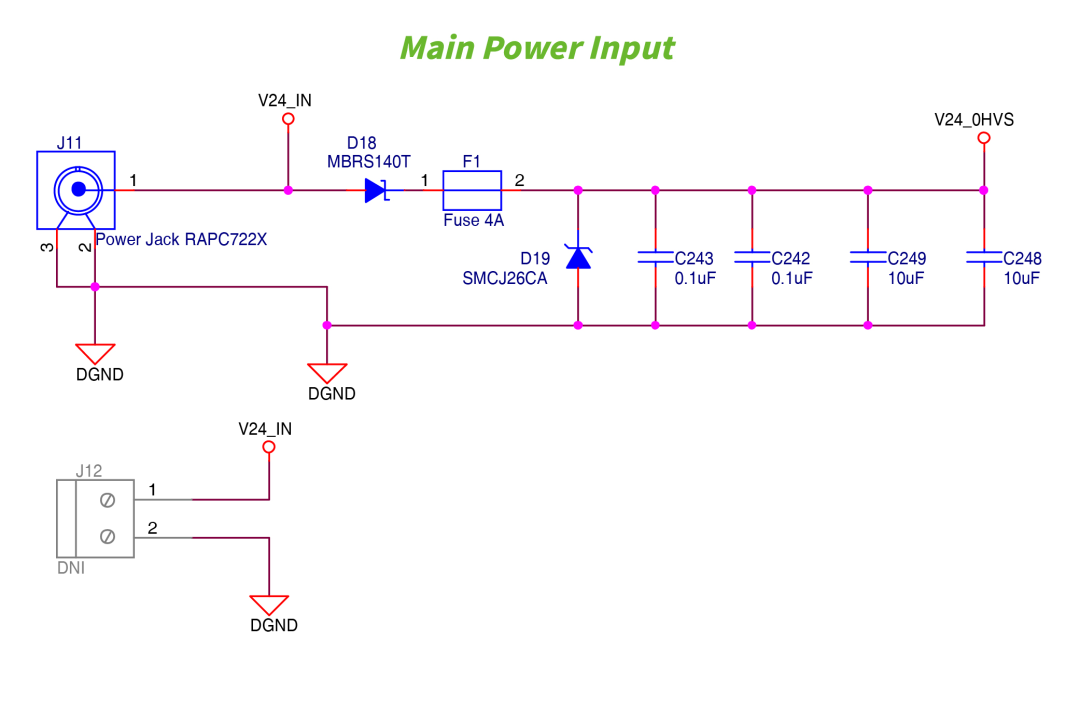

Main Power Input

01產品推薦

電源插座   RAPC722X

TIDEP0002—PROFIBUS 通信開發平臺

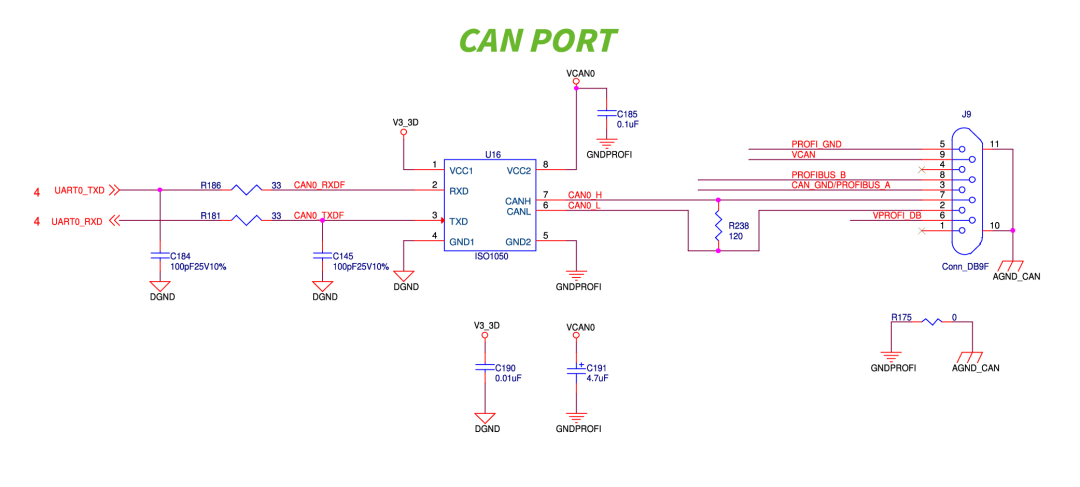

CAN PORT

02產品推薦

來自：product-5747840-5.datasheet.pdf (te.com.cn)

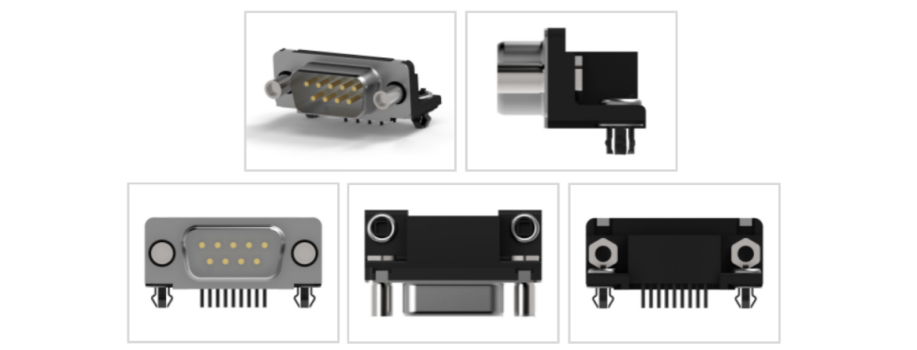

連接器>D 形連接器> D-Sub 連接器>PCB D-Sub 連接器>D-Sub 插頭組件:標準，直角，外殼尺寸1，2.74mm電源插座

TIDEP0002—PROFIBUS通信開發平臺

ETHERNET

在以太網設備中，通過PHY接RJ45時，中間都會加一個網絡變壓器。有的變壓器中心抽頭接電源，有的又接電容到地。而且接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。那么：

一、中間抽頭為什么有些接電源，有些接地？

答：這個主要是與使用的PHY芯片UTP口驅動類型決定的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源；電流驅動的就直接接個電容到地即可！所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計了。

二、為什么接電源時，又接不同的電壓呢？

答：這個也是所使用的PHY芯片資料里規定的UTP端口電平?jīng)Q定的。決定的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

VDD_RX VDD_TX兩個抽頭電壓接法的選定要分兩種情況：

a如果芯片是具有MDI/MDIX功能自動識別功能的，VDD_RX=VDD_TX；

b如果芯片不是具有MDI/MDIX功能自動識別功能的，VDD_RX要直接接信號地，VDD_TX要接到電源端；

注意：現在很多芯片要求變壓器的匝數比為1:1，如果是1:1的變壓器，RX和TX是可以互換。如果有的芯片要求特殊的匝數變壓器，那TX和RX絕對不能互換。

三、這個變壓器到底是什么作用呢，可不可以不接呢？

 答：總的來說，網絡變壓器主要有信號傳輸、阻抗匹配、波形修復、信號雜波抑制和高電壓隔離等作用。

從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合可以增強信號，使其傳輸距離更遠；其二，使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用（如雷擊）；其三，當接到不同電平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的網口時，不會對彼此設備造成影響。

四、網絡變壓器中心抽頭作用是什么？

答：1.通過提供差分線上共模噪聲的低阻抗回流路徑，降低線纜上共模電流和共模電壓；

2. 對于某些收發器提供一個直流偏置電壓或功率源。

五、 網變和網口選擇集成式的好一些還是分離式的好一些？

答：集成的RJ45共模抑制可以做的更好些，寄生參數影響也比較小；

選用獨立器件有一個好處，就是可以把隔離變壓器下面的地分開，即GND和PGND，內部的共模干擾不但不會出去，外部網線即使耦合噪聲也會通過網線對PGND的分布電容下到機殼上

相對而言，分離式的網變和網口匹配更為自由，靈活，成本也更低。

六、差分信號為什么要要求接電容和電阻？

要求每根信號線下拉一個49.9Ω/1%或51Ω/1%電阻，在通過一個0.1uF電容接地，具體接法如下圖：

1、差分對要求接49.9Ω/1%或51Ω/1%電阻的作用：

因?yàn)镻CB板上單根線的電阻一般為50Ω，差分線的兩個之間的電阻為100Ω，為了使信號輸出最強要求。在差分線輸出的末端兩個線之間加100Ω的電阻。49.9+49.9=99.8,51+51=102 和100接近。這就是為什么增加兩個電阻的原因。

2、增加0.1uF電容的作用是為了去除信號與信號的的雜音信號

注：現在有的芯片用的是電流驅動方式，如果是電流驅動的模式，那么終端不需要加49.9Ω的電阻了，因?yàn)樾酒瑑?nèi)部已經集成了。

七、什么是網絡變壓器BOB-Smith電路？

答：引腳未接的，一般的接法是通過75Ω的電阻串上1000PF的高壓電容。成為BOB-Smith電路，作用電磁兼容

此電路有兩種功能：提供網口任意兩隊差分信號間150ohm的阻抗匹配；可以對共模信號提供一個回流路徑。

網絡變壓器有相應組線圈組成，每組線圈基本由T1+K1+A1組成，也有的由T1+K1組成，其中線圈組成也有多種形式，本文就不加以一一贅述，以后會立專文詳解，本文下面就T1+K1+A1線圈組成中各磁環之相關作用和定義展開論述：

一、網絡變壓器T1之變壓器 利用電磁感應原理，從一個電路向另一個電路傳遞電能或傳輸信號的一種電子元件，變壓器是電能傳遞或作為信號傳輸?shù)闹匾?/span>

定義：兩個或多個有互感耦合的靜止線圈的組合叫做變壓器。變壓器的通常用法是一個線圈接交變電源而另一線圈接負載，通過交變磁場把電源輸出的能量傳送到負載中。接電源的電路分別叫原電路(原邊)及副電路(副邊)。原、副線圈的電壓(有效值)一般不等，變壓器即由此得名。

變壓器可分為鐵心變壓器及空心變壓器兩大婁。鐵心變壓器是將原，副線圈繞在一個鐵心(軟磁材料)上，利用鐵心的高U值加強互感耦合，廣泛用于電力輸配，電工測量，電焊及電子電路。

二、網絡變壓器T2之共模扼流圈(CMC,COMMON MODE CHOKE) 顧名思義，共模扼流圈是用來抵制共模噪聲信號(無用的信號，干擾信號)的元件，它對共模噪聲信號形成高阻抗，而對差模信號(有用的信號)基本無影響。

共模信號是指在兩輸入端輸入極性相同的信號，共模信號將導致電磁干擾。電磁干擾分為輻射干擾和傳導干擾(進入電源線內)。信號傳輸不對稱和阻抗不匹配時差模信號轉換都將產生數字終端設備的共模信號。 CMC對差模信號無影響，差模信號是指在兩輸入端輸入大小相等極性相反的信號，它不會產生輻射。

日常網絡變壓器與PHY的連接方式通用原則如下：

（1）電流驅動型的PHY，網絡變壓器2線共模電感只能放在線纜（RJ45）側。

（2）電壓驅動型的PHY，網絡變壓器2線共模電感可以放在PHY側或線纜側。

（1）和（2）的結論表明無論哪種PHY，2線共模電感都可以放在線纜側。

（網絡變壓器2線共模電感如JWD S16013LF   SG24002G  SG48001G D20601G 等）線路如下：

（3）電流驅動型的PHY，網絡變壓器3線共模電感要放在PHY側。(如SG24719PTG等)

（4）電壓驅動型的PHY，網絡變壓器3線共模電感要放在PHY側。(如SG24719PTG等)

（5）電流或電壓驅動型的PHY，網絡變壓器若為2線共模電感+自耦變壓器形式，自耦變壓器放在RJ45側。（如SG24719PTG等）

（6）與電流驅動型PHY連接的網絡變壓器的中心抽頭接VCC，VCC為PHY的供電電壓。

（7）與電壓驅動型PHY連接的網絡變壓器的中心抽頭接對地電容。

          POE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據信號的同時，還能為此類設備提供直流供電的技術。

      在有限局域網傳輸中，POE設備中重要網絡通訊元器件網絡變壓器要求其本身能符合POE電流傳輸要求，今天，我們討論的就是在POE網絡變壓器中常用接法的POE電流通過路徑，以加強我們對POE網絡變壓器功能使用的理解

在有線局域網中，主要轉輸?shù)碾娏饔腥N，分別是：

一，脈沖電壓數據信號產生的電流

二，POE網絡變壓器所要求傳輸?shù)囊蕴W(wǎng)電流（power over ethernet  , POE）

三，寄生的，來自計算機內部和來自外界的EMI電流

今天，我們要討論的就是POE網絡變壓器中常用的POE電流傳輸?shù)穆窂健?br/>

 網絡變壓器POE電流傳輸路徑


     圖一所示是有限局域網中兩地網絡變壓器附加脈沖電壓數據信號傳輸系統中POE電源的電路圖：圖中PSE(power sourcing equipment)表示直流48V的供電設備，PD(power device)表示用電設備。


       從圖中可以看出，POE電流的路徑是：

從PSE正極出發，經T件，次級的上下兩個線圈，K件1的上下兩個線圈，UTP1、K件2的上下兩個線圈、T件2的次級上下兩上線圈

送到PD的正級，再?gòu)腜D的負級出發，經T件4次級的上下兩個線圈，K件4的上下兩個線圈UTP2、K件3的上下兩個線圈、T件3的次級上下兩個線圈，回到PSE的負級。

       從圖中還可以看出，POE電流路徑自成回路。由于POE是直流電源，不可能通過網絡變壓器的耦合作用傳送到網絡變壓器的初級線圈上，也不可能通過含有電容的支路流入地線，所以，POE電流與網絡變壓器初級線圈、地線都無關

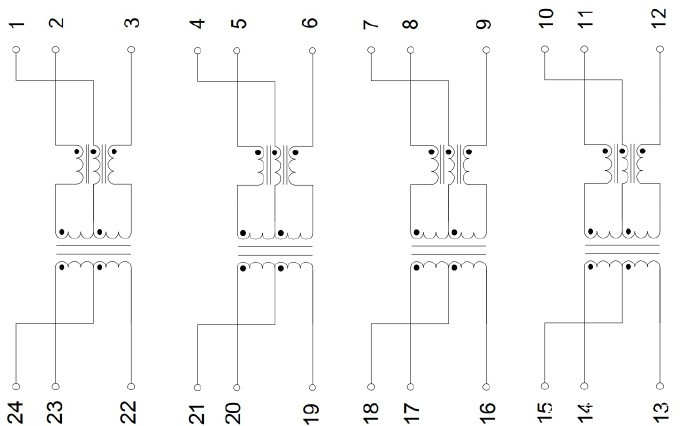

常用百兆POE網絡變壓器如下圖：




常用千兆POE網絡變壓器如下圖：
